中体新材推出3D打印阻燃镁合金粉CNPC-AZX912

发布时间:2025-06-26

镁合金因其轻量化（密度仅为铝的2/3）和生物可降解特性，比强度高、减震性能好等优点，被视为航空航天、可穿戴消费电子、汽车及医疗植入物的理想材料，但其高化学活性导致在3D打印过程中极易燃烧、爆炸，制约产业化应用。

近日，中体新材成功推出专为3D打印设计的CNPC-AZX912阻燃镁合金粉，通过优化材料成分和表面处理工艺，在保留镁合金轻量化、高比强度优势的同时，显著降低粉尘爆炸风险。

大幅提升了材料在存储、运输和打印过程中的安全性。

AZX912 镁合金以镁（约 87%）和铝（约 9%）为主要成分，搭配微量合金元素，形成均匀分布的强化相并达到较好的阻燃效果。

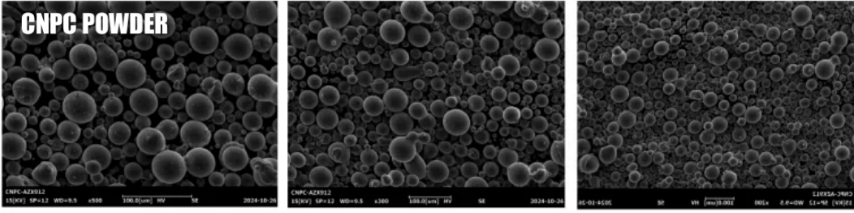

粉末粒径分布范围 30-90μm，氧含量约200ppm, 粉末球形度高，达到92%以上，颗粒分布均匀，卫星粉少，这使得粉末在3D打印过程中具有良好的流动性和铺展性，降低细颗粒对打印的负面影响，提高了打印质量和效率。

粉末粒径易于控制，可根据不同3D打印工艺和产品需求进行定制化生产。

安全性能优势

· 阻燃安全性突破：通过合金成分优化，AZX912 的极限氧浓度（LOC）为 9.8%，需控制体系氧浓度在 6.8% 以内（含 3% 安全系数），显著优于传统镁合金材料。其粉尘云最低着火温度达 620℃，对高温热表面不敏感，防爆电气温度组别达 T3 即可。

· 最大爆炸压力（Pmax)为0.58MPa，远低于常规镁合金粉末（通常1.0-1.5MPa），爆炸风险降低40%以上，也低于欧盟ATEX防爆指令要求工业粉尘Pmax<0.9MPa的国际标准。

依据东北大学火灾爆炸防治实验室测试（报告编号：2025020700021），AZX912展现较好的阻燃特性：

参数	测试值	安全意义
粉尘云最低着火温度MITC	620℃	远高于常见工业热源温度，对高温表面引燃不敏感
极限氧浓度（LOC）	9.8%	惰化防爆需求低（需控制氧浓度≤6.8%*），安全性优于铝粉（LOC=5%）
最小点火能（MIE）	10~20 mJ	需防范静电火花（建议接地防静电措施）
爆炸下限（MEC）	25~30 g/m³	需控制粉尘浓度，避免爆炸性环境形成
最大爆炸压力（Pmax)	0.58MPa，	符合国际安全标准，较常规镁合金粉末爆炸风险降低40%以上
爆炸指数（Kst）	5.0 MPa·m·s⁻¹	爆炸烈度为St1级（较低爆炸危险等级），爆炸压力上升缓慢，危害可控

安全使用建议指南

处理风险提示：尽管本体阻燃性好，但爆炸风险仍存，相关生产设备应该配套粉尘收集并采取适当的与爆炸预防（比如惰化）和泄爆，隔爆等控爆措施：

粉尘控制：作业环境粉尘浓度需＜25 g/m³（爆炸下限），配备粉尘浓度监测仪。

防爆措施：优先采用氮气惰化（氧浓度≤6.8%）或安装泄爆/隔爆装置。电气设备符合T3温度组别（表面温度≤200℃）。

静电防护：设备接地、环境湿度控制（＞60%），避免低能量静电放电（MIE=10~20 mJ）。

此次新型3D打印阻燃镁合金粉CNPC-AZX912的推出，丰富了中体新材的产品线，也为3D打印行业提供了更安全、更高效的材料选择，将进一步促进3D打印技术在更多领域的应用和发展。

下一篇：暂无

新闻动态
